（1）连接可靠，连接后金属管与软管接触面各个方向受力均匀；

（2）拆装速度明显快于原连接方式；

（3）连接工具结构简单加工成本低，可长期使用。

        从以上设计需求出发，我们将与软管连接的金属管部分设计成锥形，将拉紧方式设计为单螺纹，螺距较大的粗牙普通螺纹，连接工具零部件不超过三个；

        按照上述思路，我们经过一段时间的推敲、测算和实验，设计出了一种新型“金属管与软管接头”。下面以DN15钢管与DN15胶皮管接头为例介绍“金属管与软管接头”的设计制作过程。

        金属管与软管连接主要与金属管的外径的软管的内径有关，经过测量，胶皮管的内径是20mm，DN15的钢管外径为22mm，将金属管与胶皮管连接部分设计成椎体，椎体小径应小于20mm，以便轻松的插入外径为20的胶片管内，椎体的大径应大于22mm。金属管与胶片管的连接工具设计成三部分，如图1~图3所示。

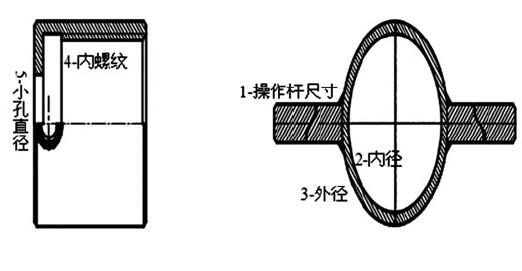

图1 拉紧螺母图

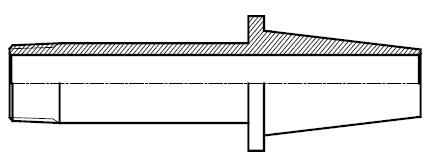

图2 中心管图

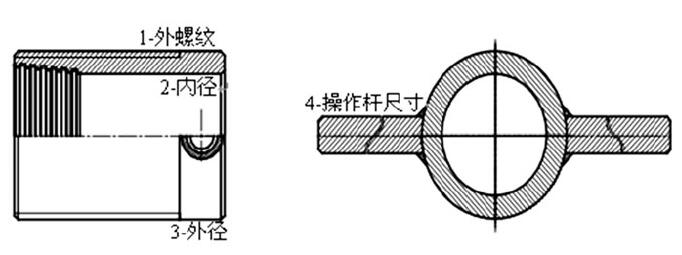

图3 压套图

（1）中心管。中心管一头为1/2R的管螺纹，另一头是一个空隙椎体，中间有一个拉紧螺母用力支撑的直径较大的圆。

（2）压套。内径等于胶皮管外径，内部前端设计成喇叭形锥面，锥度与中心管锥体锥度相同，外部前端车普通螺纹，后部焊接两个手柄。

（3）拉紧螺母。拉紧螺母外部焊两个手柄，内部前端车普通螺纹，用于与压套连接。

（1）在一个连接点上安装一个接头可长期重复使用。

（2）接头连接后安全可靠，可有效防止有毒有害气体、液体渗漏。

（3）连接操作方便快捷省时省力。

（4）该接头加工简单、成本低廉。

        综上所述，我们认为金属管与软管接头具有较好的使用和推广价值。
