软管接头种类

发布日期:2017-11-01   阅读量: 543 次

由于液压软管接头种类多样,如何区分和选择接头是比较困难的,因此这里我们简单介绍一下常用的接头形式。
对于液压软管接头来说,保持液压系统的压力和密封性是非常重要的,主要通过连接件的接触表面来实现,目前主要有这四种形式 :
1. 锥螺纹密封: 内外螺纹连接后,通过其牙型之间的相互挤压形成密封
2. 软密封: 外螺纹上带有O型圈,通过其被挤压在内螺纹配合面上形成密封,常用于高压系统,典型接头如ORFS
3. 金属密封: 通过一定角度的金属接触表面,相互挤压变形而实现密封
4. 带O型圈的金属密封: 这种密封形式是综合前面2,3两种密封,金属斜面相互挤压密封,再加上O型圈变形形成密封,这种密封形式尤其适 用于高压液压系统,典型接头如DKOL,DKOS。
闵彬液压软管接头种类如下:
1. 符合DIN3865标准的公制24°锥接头,带O型圈内螺纹,如DKOL,DKOS,以及外螺纹及接头CEL,CES
2. 公制卡套式钢管直管接头,连接端为一段钢管
3. 符合SAE J514/ISO 8434-2标准的美制37°接头,如AGJ,DKJ
4. 符合SAE J1453/ISO 8434-3标准的美制平面接头,带O型圈,如ORFS
5. 符合SAE J518/ ISO 6162标准的法兰接头,如SFL,SFS
6. 符合BS 5200标准的英制60°接头,如DKR / AGR
7. 符合DIN 3863的公制60°接头,如DKM
8. 锥螺纹接头,如NPTF,BSPT
9. 符合DIN 7642标准的铰接式接头
目前国际上常用的螺纹标准有公制,英制和美制三种 , 按外形分又有圆柱、圆锥两种。
公制螺纹牙型角为 60°,采用米制单位,内外螺纹都标记它的公称直径,也就是大径。公制螺纹表示方法下 : M24x1.5,为细牙普通螺纹,公称直径为 24mm,螺距 1.5mm。
英制螺纹牙型角为 55°。螺纹中的 1/4、1/2、1/8 标记是指螺纹尺寸的公称直径,单位是英寸,如标识为 G1/4,1 英寸 =25.4mm。
美制螺纹牙型角为 60°,美制螺纹表示方法如下 : 螺纹直径 — 每英寸牙数系列代号 — 精度等级,示例如 : 细牙系列 3/8 —24 UNF—2A,粗牙系列 3/8 —16 UNC—2A。

第一种:公制螺纹 24°锥接头,带 O 型圈密封


这种接头在欧洲及全球应用非常广泛,包括中国。它可以与DIN2353和DIN EN ISO 8434-1的钢管接头相连接,内螺纹接头带
有O型圈密封,适用于高压液压系统。

第二种:公制卡套式直管接头
目前这种软管接头应用比较少,主要是在农业机械行业使用,也分为轻系列(PN…FL)和重系列(PN…FS)。
这类接头的连接端其实就是钢管,连接方式采用卡套式连接。具体卡套式连接说明可参考HANSA-FLEX卡套式接头样本。

第三种: 美制 UNF 螺纹,37°接头(JIC 37°,SAE J514,ISO 8434-2)

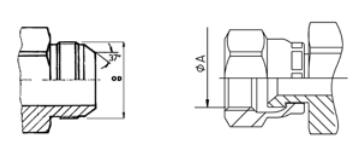

所谓37°是指密封斜面的角度,如图所示,其密封形式为金属密封,这种接头是美制标准接头中应用最为广泛的。最初这种接头是为了用于扩口式钢管接口设计的,因此这种接头和37°硬管接头是相互匹配的。

第四种: 美制 UNF 螺纹,带 O 型圈平面密封(ORFS)- SAE J1453/ISO 8534-3

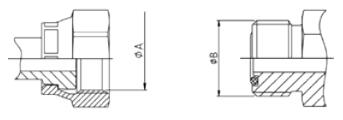

ORFS接头是通过平面与平面之间的O型圈来实现密封,因此具有良好的密封性和抗振性,目前应用非常广泛。如图所示,外螺纹接头采用平面端面带O型圈沟槽,内螺纹接头为UNF可调螺母带内平面结构。

第五种: SAE 法兰接头 -SAE J518/ ISO 6162-(1/2)/ISO 12151-3
SAE法兰接头是为了高压系统而开发的,主要用于泵、马达、油缸与液压胶管的连接,它是通过把接头端面沟槽内的密封圈压缩到油口平面上,从而形成密封的。
SAE法兰接头按照压力等级分为两个系列: 3000psi和6000psi (1bar=14.5 psi),具体压力值参见下表。
除了标准SAE法兰接头外,HANSA-FLEX还提供CAT接头(由美国Caterpillar公司设计)和小松接头(Komatsu)。
法兰接头通常可采用对开法兰夹或整体式法兰来安装。

第六种: BSP 螺纹 60°锥密封 -BS 5200 (DKR, AGR)
这种接头最初源于英国设计,目前在全世界应用广泛。

第七种: 公制螺纹 60°锥密封 - DIN 3863 (DKM)
这些接头也可称为DKM类型,主要用于低压。根据DIN 20066它们可用于超轻型系列(LL)的液压精密钢管。
HANSA-FLEX的PN…A的DKM接头与前面所介绍的公制螺纹接头并不匹配,螺纹也不相同。

第八种: 美制 NPT/NPSM 锥螺纹密封 (AGN)
美制NPT螺纹的软管接头应用非常广泛,这种接头一般也被称为AGN类型,锥形螺纹是按照ANSI/ASMEB1.20.1-1983制作的,螺纹牙型角是60°,锥度是1:16。

第九种: 铰接式接头 (RGN)
这类软管接头主要用于要求接头尺寸比较小的地方,它有两个平行的密封面,外形比较特殊,因此很容易识别,如下图所示。这类接头是按照DIN 7642标准制造的,其螺纹有公制和BSP螺纹两种,均符合DIN 7643标准。这类接头也被称为RGN接头,既可以是一体式的,也可以是焊接式的,主要用于纤维编织的软管或者一层和两层金属编织软管。
