金属软管接头尺寸

发布日期:2017-09-12   阅读量: 15 次

金属软管接头规格尺寸包含如下术语:

公称软管尺寸:软管内径近似值
弯曲半径:从弯曲段的中心线或内侧测量的软管弯曲半径。
最小动态弯曲半径:在动态应用场合中使用时允许的最小弯曲半径。
最小静态弯曲半径:在静态应用场合中使用时允许的最小弯曲半径。
最大外部尺寸:软管组件的最大公称外部尺寸。

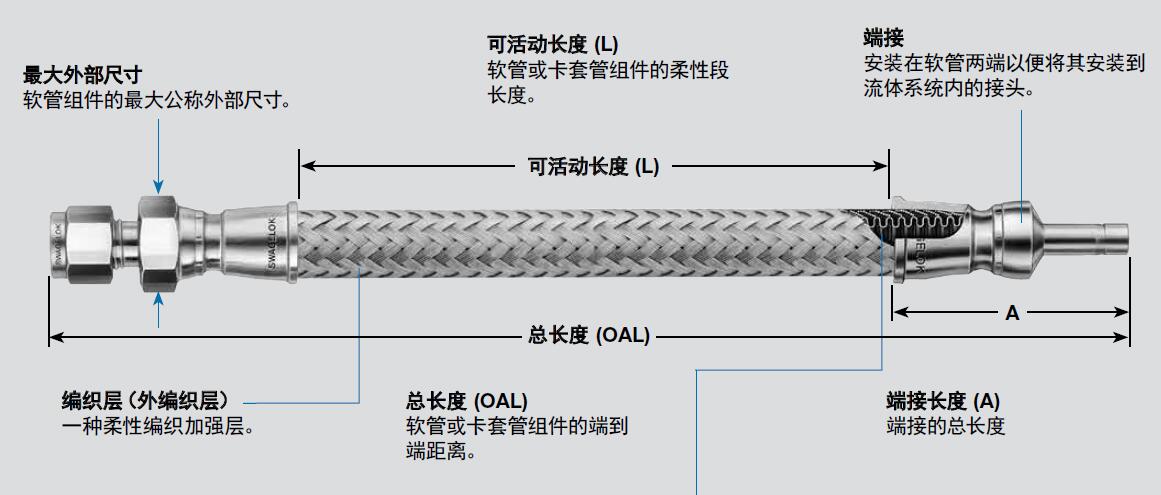

可活动长度(L):软管或卡套管组件的柔性段长度。
总长度(OAL):软管或卡套管组件的端倒端距离。

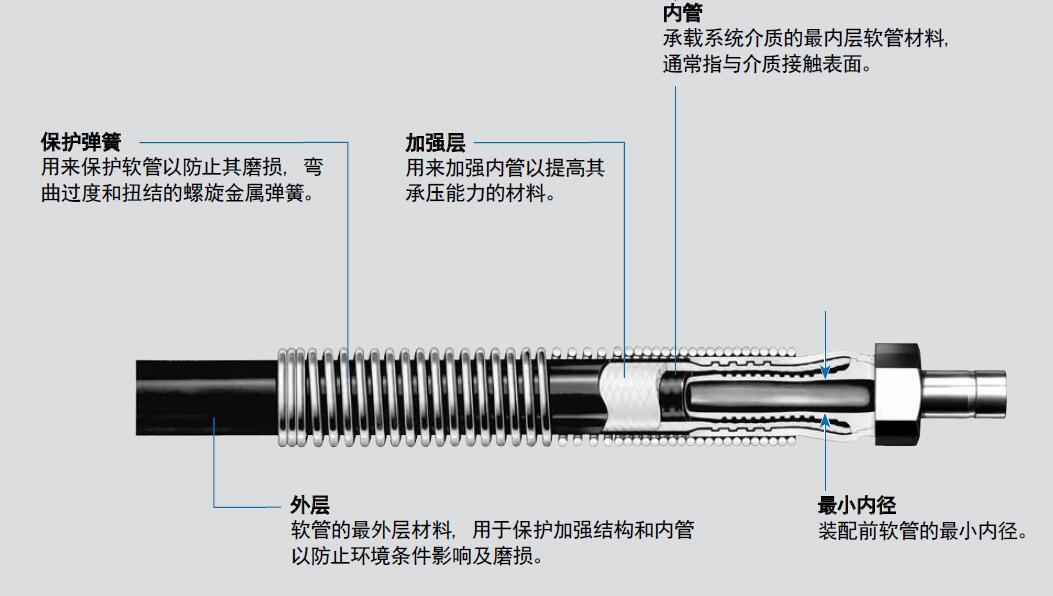

最小内径:装配前软管的最小内径



金属软管接头开孔尺寸/水管金属软管接头尺寸

卡套管
转换接头
尺寸
公称
软管尺寸代号
端接代号 尺寸
A 最小内径 最大外部尺寸
尺寸, in. (mm)
1/4 4 TA4 1.76 (44.7) 0.16 (4.1) 0.75 (19.0)
3/8 6 TA6 1.82 (46.2) 0.27 (6.9) 0.93 (23.6)
1/2 8 TA8 2.22 (56.4) 0.37 (9.4) 1.05 (26.7)
3/4 12 TA12 2.35 (59.7) 0.58 (14.7) 1.38 (35.1)
1 16 TA16 2.69 (68.3) 0.80 (20.3) 1.69 (42.9)
尺寸, mm (in.)
6 4 TM6 44.4 (1.75) 4.1 (0.16) 19.0 (0.75)
10 6 TM10 47.0 (1.85) 7.1 (0.28) 23.5 (0.93)
12 8 TM12 57.2 (2.25) 8.9 (0.35) 26.7 (1.05)


美规金属软管接头尺寸/包塑金属软管接头尺寸

卡套管
转换接头
尺寸
公称
软管尺寸代号
端接代号 尺寸
A 最小内径 最大外部尺寸
尺寸, in. (mm)
1/4 4 TA4 1.52 (38.6) 0.18 (4.6) 0.54 (13.7)
1/2 8 TA8 2.16 (54.9) 0.37 (9.4) 0.93 (23.6)
尺寸, mm (in.)
6 4 TM6 39.0 (1.54) 4.1 (0.16) 13.7 (0.54)
8 4 TM8 39.2 (1.54) 5.6 (0.22) 13.7 (0.54)
12 8 TM12 64.8 (2.55) 8.9 (0.35) 25.5 (1.00)
