软管接头规格 软管接头规格尺寸

发布日期:2017-11-08   阅读量: 1595 次


卡套软管接头规格尺寸 :
•VR(Hook):1/4″,3/8″,1/2″,3/4″,1″O.D
•VRB(Bushing):1/4″,3/8″,1/2″O.D
简介:
• 杰出的专利抗振设计——“HOOK”
• 红色卡环设计有利于目视检查与装配
• 坚固的不锈钢结构


标准软管接头规格尺寸:
·产品型号:KU、KL、KT、KX...
·连接尺寸:英制:1/8"至2",公制:4mm至50mm
·材质:不锈钢、碳钢、黄铜
·公制、英制无缝管通用
·除去卡套螺母、套筒,可配合内螺纹接头作为气管接头使用
·DK-LOKJIC接头严格按照SAEJ514、ISO8434-3标准制造
·K系列和JIC系列接头可在不更换套筒、螺母、接头体的情况下,连接公制、英制无缝管

单环软管接头规格尺寸:
•连接尺寸:1/4″,3/8″,1/2″,3/4″,1″O.D
•材料:316不锈钢
•压力和温度等级:同DK-LOK双卡套接头
•接头体尺寸:同DK-LOK双卡套接头

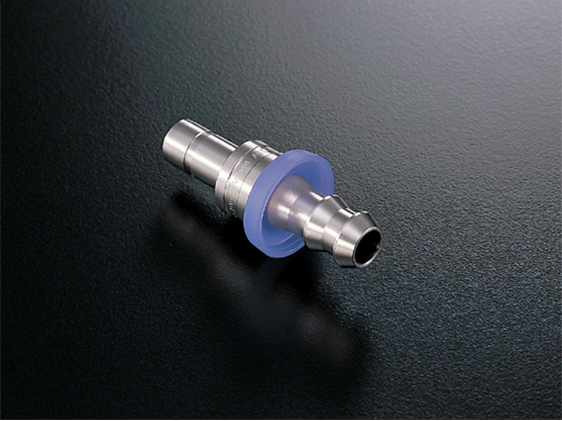

软管终端接头规格尺寸:
ㆍ不锈钢和黄铜材质可选
ㆍ可连接1/8”到1”软管
ㆍ螺纹、卡套、短管多种软管转换终端可选
ㆍ宝塔尾软管接头接头

螺纹与焊接接头规格:
ㆍ管螺纹1/8”到1”可选
ㆍ无缝管承插焊1/8”到1”可选
ㆍ接头材质:SS316,黄铜、碳钢
ㆍ提供最大可达2”的6K系列螺纹接头
.与最高承受10000psig工作压力的10K系列
ㆍTubing管承插焊接头与PIPE管对焊接头可选

液压软管接头规格:
ㆍ执行标准:ASMEB16.11、ASMEB16.14、JISB2356
ㆍ压力等级CLASS2000300060009000


金属软管接头规格尺寸:
ㆍ最高工作压力:3600psig(248bar)
ㆍ工作温度:-325到800℉(200至426℃)
ㆍ不锈钢材质
ㆍ卡套连接尺寸范围:1/4”至1/2”OD
ㆍ内/外螺纹连接尺寸范围:1/4”至1/2”NPT螺纹
ㆍ卡套短管末端尺寸范围:1/4”至1/2”
ㆍSAEJ514标准,37°活套末端尺寸范围:1/4”至1/2”


密封接头规格:
·产品型号:DON、DONB、DOGU...
·连接尺寸:1/8"至1"
·材质:316/316L
·连接方式:无缝管卡套连接、NPT、SAE螺纹连接、焊接


快装软管接头规格尺寸:
·软管连接尺寸:1/4″,3/8″,1/2″,5/8″,3/4″,1″
·卡套接头尺寸:(1/4″,3/8″,1/2″)
·产品型号:DPHD、DPHA、DPHU...
·短管接头尺寸:(1/4″to3/4″)
·直通接头尺寸:(1/4″to3/4″)
·外螺纹终端接头尺寸:(1/4″to3/4″)

      管端或管接头通常由它们所连接的设备的油口所决定,并且设备的产地对管接头的型式有很大的影响。虽然已经对连接件的型式作过许多标准化和优化的工作,但是仍然存在各种不同的连接系统。其主要原因是各种不同的国家及国际标准或者甚至因为客户的特殊要求或某些特定的市场的需要。
大体上说,虽然液压系统连接件的标准有许多但目前主要还是以下几种。
国际标准 – (公制)
德国 – (DIN)
英国 – (BSP)
法国 – (GAS & Metric)
北美 – (SAE)
日本 – (JIS)
为了保证系统长期无泄漏的运行,在系统设计中应考虑到管接头类型或密封的型式。

根据EN和ISO标准,软管总成必须打上清晰的永久性标识并包含
以下信息:
–生产商标识
–生产日期 (年、月)
–软管总成的最大许用工作压力



外连接型式
代号 描述 标准 通用术语
01 NPTF美制圆锥外管螺纹-直接头 SAE J476A / J516 AGN
02 NPTF美制圆锥内管螺纹-直接头 SAE J476A / J516
03 JIC 37°扩口式外螺纹-直接头 ISO12151-5-S AGJ
04 SAE 45°扩口式外螺纹-直接头 SAE J516
05 SAE外螺纹带O型圈-直接头 ISO 11926, SAE J516
06 JIC 37°扩口式旋转螺母-直接头 ISO12151-5-SWS DKJ
06/68 JIC 37° / SAE 45° 双角度扩口式旋转螺母-直接头 ISO12151-5-SWS DKJ
07 NPSM美制圆锥管螺纹旋转螺母
08 SAE 45°扩口式旋转螺母-直接头 SAE J516
0C 24°锥带O型圈密封旋转螺母-重系列-45°弯接头 ISO 12151-2 – SWE 45°-S DKOS 45°
0G 外螺纹端接式带O型圈-直接头 外
0L 螺纹端接式带O型圈-90°弯接头
11 Ferrul-Fix“
12 SAE Flareless旋转螺母– 直接头(24°锥)
13 NPTF美制锥管外螺纹旋转 SAE J476A / J516
15 NPTF美制锥管外螺纹旋转接头 ISO 12151-3-S-L SFL / 3000 psi
15/4A SAE 61系列-直法兰接头/SAE 5000 psi系列法兰 ISO 12151-3-S-L SFL
16 SAE 61系列-22.5° 弯法兰接头 ISO 12151-3-E22ML SFL 22.5° / 3000 psi
17 SAE 61系列-45°弯法兰接头 ISO 12151-3 – E45 – L SFL 45° / 3000 psi
17/4F  SAE 61系列-45°弯法兰接头/SAE 5000 psi 45°弯法兰接头 ISO 12151-3 – E45S – L SFL 45°
18 SAE 61系列-67.5°弯法兰接头 DIN 20078 R SFL 67.5°
19 SAE 61系列-90°弯法兰接头 ISO 12151-3 – E– L SFL 90° / 3000 psi
19/4N SAE 61系列-90°弯法兰头/SAE 5000psi 90°弯法兰接头 ISO 12151-3-E-L SFL 90°


NPT,PT,G 都是管螺纹
NPT 是 National (American) Pipe Thread 的缩写, NPT 是美制锥管螺纹,用于密封。属于美国标准的 60 度锥管螺纹,用于北美地区.国家标准可查阅 GB/T12716-1991
PT 是 Pipe Thread 的缩写,是 55 度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为 1:16. 国家标准可查阅 GB/T7306-2000
G 是 55 度非螺纹密封管螺纹,属惠氏螺纹家族.标记为 G 代表圆柱螺纹.国家标准可查阅 GB/T7307-2001 。
G 就是管螺纹的统称(Guan),55,60度的划分属于功能性的,俗称管圆。即螺纹由一圆柱面加工而成。
公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别 。
公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。
公制螺纹用公制单位, 美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺纹直径比公称直径大。


软管接头的尺寸参数
系列 螺纹 钢管
外径 最大工作压力 公称通径 内螺纹接头 外螺纹接头
04 PN 04 AOL PN 04 HL L M 12 x 1.5 06L 415 bar
06 PN 06 AOL PN 06 HL L M 14 x 1.5 08L 400 bar
08 PN 08 AOL PN 08 HL L M 16 x 1.5 10L 350 bar
10 PN 10 AOL PN 10 HL L M 18 x 1.5 12L 330 bar
13 PN 13 AOL PN 13 HL L M 22 x 1.5 15L 275 bar
16 PN 16 AOL PN 16 HL L M 26 x 1.5 18L 250 bar
20 PN 20 AOL PN 20 HL L M 30 x 2 22L 215 bar
25 PN 25 AOL PN 25 HL L M 36 x 2 28L 165 bar
32 PN 32 AOL PN 32 HL L M 45 x 2 35L 125 bar
40 PN 40 AOL PN 40 HL L M 52 x 2 42L 100 bar
04 PN 04 AOS PN 04 HS S M 16 x 1.5 08S 630 bar
06 PN 06 AOS PN 06 HS S M 18 x 1.5 10S 630 bar
08 PN 08 AOS PN 08 HS S M 20 x 1.5 12S 630 bar
10 PN 10 AOS PN 10 HS S M 22 x 1.5 14S 630 bar
13 PN 13 AOS PN 13 HS S M 24 x 1.5 16S 400 bar
16 PN 16 AOS PN 16 HS S M 30 x 2 20S 400 bar
20 PN 20 AOS PN 20 HS S M 36 x 2 25S 400 bar
25 PN 25 AOS PN 25 HS S M 42 x 2 30S 250 bar
32 PN 32 AOS PN 32 HS S M 52 x 2 38S 250 bar

接头特征:
1. 24°公制螺纹接头按不同的压力等级,分为轻系列L和重系列S,如下表所示
2. 该接头可与公制钢管接头连接,连接螺纹按照相关工业标准,如DIN 20066等
3. 该接头螺纹是60°牙型角的公制圆柱细牙螺纹
